SUJET : scie à table circulaire parkside ptk 2000 lidl

les pieds étaient dans les choux sur ma machine. j'ai fini par monter les pieds directement sur la machine.
qu'il soit monté sur ou a coté de la machine ne change pas grand chose. même en serrant a faux frais

Disons que c'est plus pratique et surtout bien moins fatiguant car sur l’établi tu es a hauteur pour travailler par contre sur le bloc moteur tu est casser en deux pour monter tous ses bidules
C'est surtout une question de confort .

Salut à tous,

+1 avec l'idée de monter le pietement a part sans serrer, et de le monter au final sur le bloc.

De mon côté j'ai profité du mauvais temps pour avancer sur le réglage de la machine. La bonne nouvelle c'est que j'ai pu aligner le bloc moteur avec les rails.
Il y a pour cela 4 gros boulons (prévoir une longue clé à 6 pans de 8mm) qu'on peut dévisser légèrement afin d'affiner le réglage (il faut bien sur retirer d'abord la grille plastique sous le bloc). Ils sont situés juste au dessus de la vis sans fin de montée/descente de la lame. Mesurer avec un pied à coulisse (le numérique vendu chez lidl par ex ) jusqu'à trouver le bon réglage, et bien tout resserrer. J'ai pu obtenir un parallélisme quasi parfait, il y a encore 0.12mm d'ecart mais je ne serais moi même pas aussi précis donc ça ira ^^

Par contre du coup ma lame est à moins de 5mm du bord gauche, du coup en coupe droite pas de soucis, mais en coupe d'onglet je trouve que ça se rapproche vraiment beaucoup de l'alu, dans savoir si c'est normal :/ je poserais la question à quelques spécialistes...

Bonjour à tous
Après une journée complète de montage et réglage , voici le compte rendu dans mon atelier :

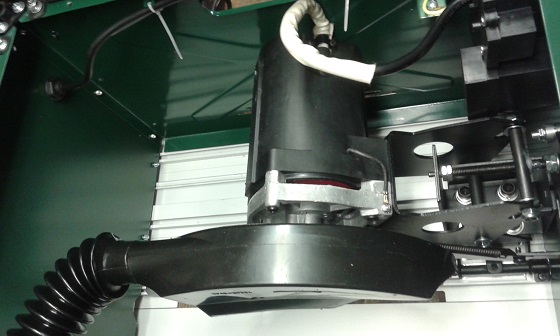

voici le cœur de la bête , J'a fait sauter le carter en dessous de la machine (il ne sert à rien et cela permet au moteur de respirer , en plus quand les petites pieces tombent dans la lumière de la scie ...elles tombent direct par terre , pas besoin de retourner la bécane et démonter ce carter

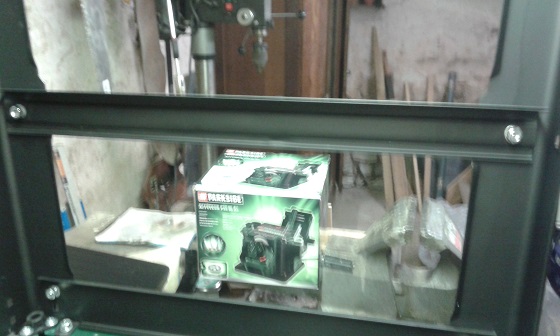

Montage du piédestal sur le machine ( retournée sur le dos et posée sur l'établis et mes lombaires m'en on été reconnaissant )

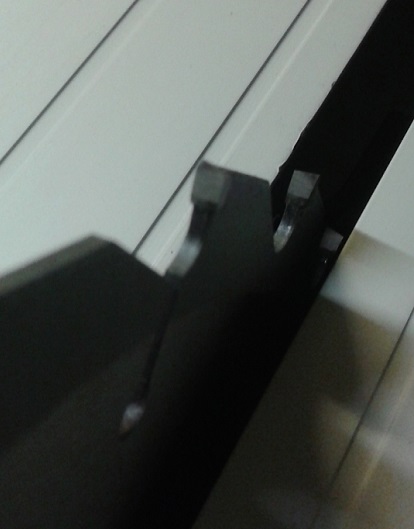

Comme je m'en doutais , les lames vendue avec la machine ont étés grossièrement affutées , et il en ressort que sur les 24 dents plus de la moitié sont à reprendre , j'opte donc pour celle de 48 dents ( en meilleur affutage )

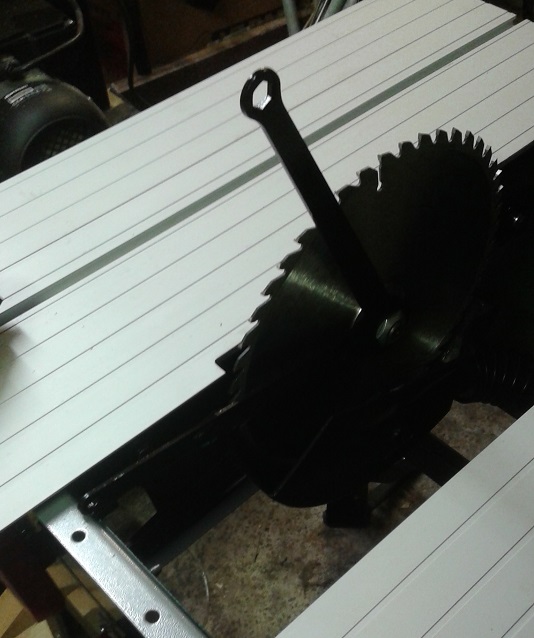

pour démonter la lame , coincez la cléf bloc-arbre sur le châssis , et desserrez avec la clef 6 pans ( gaffe aux doigts )

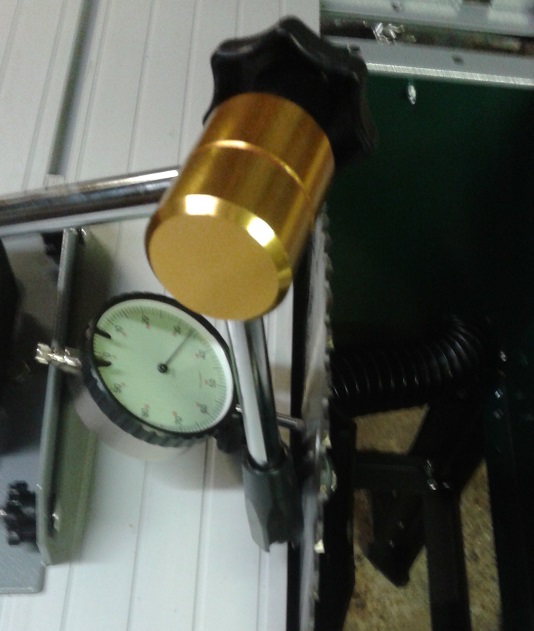

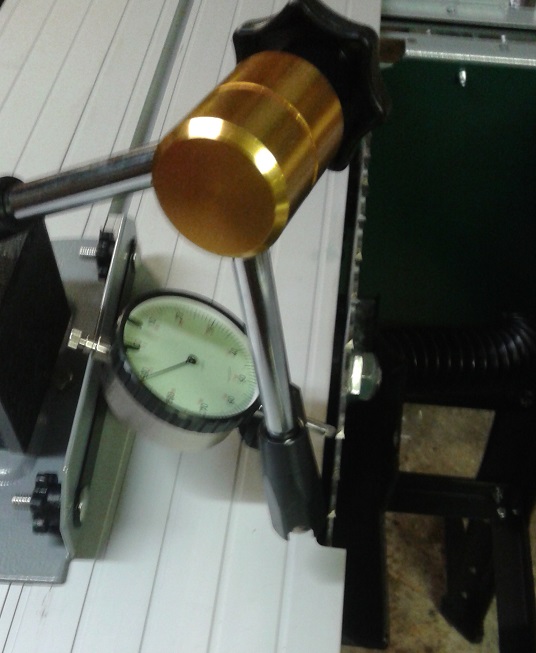

Étant un puriste , j'ai contrôlé la précision de la perpendiculaire rail- lame , voici la cote du début de lame

Milieu de lame

Fin de lame , pas moins d'un bon millimétré d'écart ... sur qu'une distance de 200 mm ...ça craint

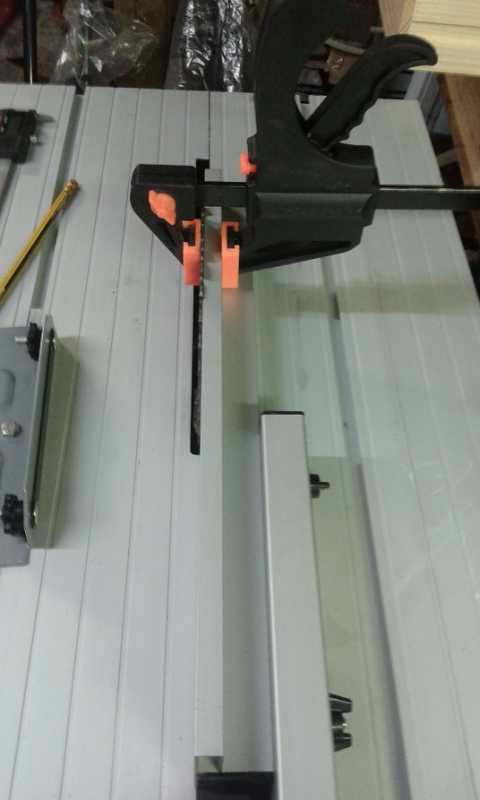

réglage du bras de butée de coupe parallèle à la lame


Suite dans le 2 eme épisode

RE " épisode 2"

réglage du bras de butée de parallèle

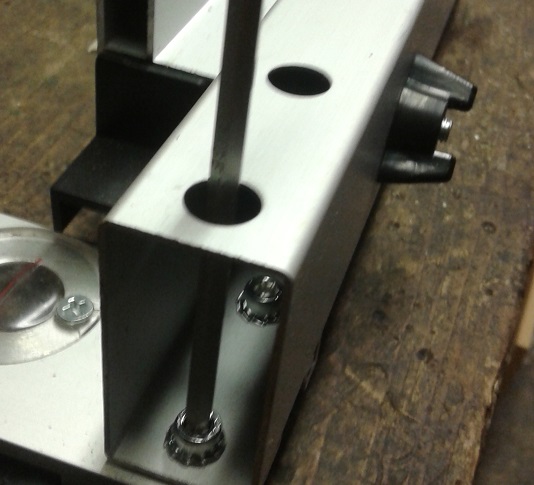

réglage avec clef alène

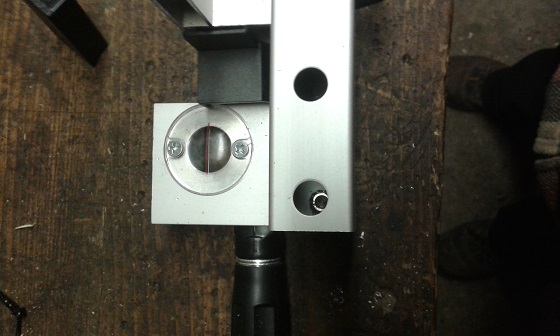

Copie du " défaut de la lame par rapport au guide parallèle , puis resserrage des 2 vis

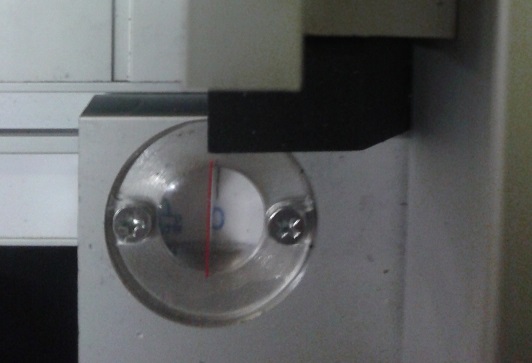

Et voilà le résultat , un bon millimètre de graduation d'écart , il suffit de réajuster la graduation à zéro ...

Bon ... pour le prix il ne fallait pas s'attendre à un résultat de machine de pros , mais je voulais juste voir ce que les fabricant peuvent sortir comme marchandise de "moyen de gamme " à l'heure des machine -outil numérique qu'ils utilisent ... En clair , sur cette machine , c'est le châssis qui repose sur le moteur ...et non pas le moteur qui repose sur le châssis , par conséquent aucun réglage FIABLE n'est possible sur ce genre d'engin ... et il va être très difficile d(y apporter des améliorations ....mais cela suffira pour couper 3 , 4 bois de bois ... et je crois que je vais finalement copier sur ROBERT pour faire mon " bac " de coupe ( installé sur 2 rails pour plus de précision . VOILA !

Bonjour à tous,

Plombtiger super reportage photo. Je me permet de reprendre une de tes photos pour illustrer ce que je disais précédemment. Voici donc les vis qui permettent d'ajuster la position du bloc moteur par rapport à la fixation à la table:

Donc, en desserrant les 4 écrous, on peut ajuster le parallélisme de la lame par rapport aux rails. Avec de la patience on peut arriver à un très bon résultat.
Cela permet d'avoir plus de précision malgré tout

RE
un grand merci à NOZ pour son aide a améliorer encore et toujours cette scie qui mérite un peu d'amour , même si j'y ai passer à me faire souffir les lombaires ( à force d'ajustement , je vais tenter ton " truc , car je ne suis plus à une heure près ) et je te tient au jus pour voir ce que cela donne .

Bravo a vous tous pour ces très belles explications qui vont servir à tous ceux qui se prennent la tête avec les réglages de précisions
Et merci pour ces bonnes photos qui aident à comprendre se qu’il faut faire c’est toujours un plus.
Moi perso j’ai supprimé le carter de protection car avec se que je fais il me gène plus qu’autre chose et je ne coupe pour ainsi dire qu’avec mon chariot, j’ai d’autres modèles aussi pour faire différents coupes mais il faut que je fasse d’autres photos et j’ai un peu la flemme je l’avoue mais je vais regarder a ça cette semaine si ça peu donner d’autres idées a certain.
Surtout si vous faites un bac de récupération des sciures comme moi, n’oubliez pas de le vider en temps voulu sinon vous allez rire au moment de le vider lol !!
J’ai vidé le miens hier et il y avait un seau complet.
J’ai fais aussi deux table adapter a cette machine … oui il faut que je fasse aussi des photos mais promis je vais les faires.
Une devant et une à l’arrière
Je voulais aussi en passant vous remercier de faire vivre se forum car J. M se donne assez de mal pour ça et se serais un juste retour.

RE
Message pour NOZ :
Désolé de ne pas avoir eu le temps de m'occuper des réglages de la PARKSIDE , car j'en avait plein les " bottes " depuis hier et à l'idée de la retourner pour re-règler ce foutu parallélisme ... ... mais promis je te tient au courant dès que j'ai tout fini . J'ajoute que pour changer un peu , je me suis occuper de ma dégauchisseuse Rabot stationnaire dégauchisseuse SCHEPPACH Hms 1070, 1500 W .... toute neuve ...TU VAS RIRE ..... 1 PLOMBE pour la mettre en marche ...j'étais fou , et j'ai même faillit envoyer tout valser ( la PARKSIDE qui m'a donner du fil à retorde et maintenant ce merde ....qui ne veux pas fonctionner !!!) Je lis ce pu...n de bouquin , le relis , rer-elis et finalement je fouille sur le forum et tombe justement sur tout un tas de gens qui avaient le même problème que moi ( sauf que eux , ils on ramené vite fait au sav ... les pauvres ) C’ÉTAIT FINALEMENT LE FAIT DE NE PAS AVOIR MIS LE CARTER A COPEAUX ..... (double sécurité ... et bonne sécurité )
J'ai vite fait de shunter cette m...de ... et enfin , d'un geste majestueux mon royal doigt appuis sur le bouton vert et le " bruit du moteur fut " 2 heures pour mettre en route cette dégau ... je peux te dire que le bois a eu le temps de " secher "
A+

Si tu es trop embêté avec ton rabot degau, je peux toujours t'en débarrasser hein, il trouverait bien une place dans mon atelier

Hé , Hé !! moi aussi je te paie meme les frais de ports

Bonjour
Non ! mais vous avez vu la VIERGE vous ! Je l'aime ma dégau , ( depuis qu'elle marche et elle marche bien même )
J'ai suivi le conseil de NoZ ... cela n'a apporter qu'un poil de mouche , puis , j'ai regarder la valeur du jeu entre les guides coulissants et les rails sur le plateau ...0,40 mm de jeu quand même ... j'ai sacrifier une lamelle étalon ( les lamelles pour les écartements de bougie ou allumage rupteur ) que j'ai collé à la LOCTITE sur le guide ..... ...miracle plus de jeu et j'ai enfin mes coupes d'équerre ... ... mais franchement , vu tout ce temps perdu pour régler et couper 2 morceaux de bois ... ( je ne vous dis pas le nombre de morceaux de bois d'essais que j'ai couper ...c'est mon GODIN qui va être heureux ) ...ça craint .... ( ça me fait rigoler quand je revois notre WEBMASTER s'inquiéter plus de savoir si la coupe était propre question ÉCLATS DE BOIS , plutôt que de prendre une équerre et voir le résultat .... surtout pas ..houlala )
Bon ... MESSIEURS ... je vous souhaites une bonne nuit car j'ai les lombaire en compote ...A+
